Réglages de base de la table de finisseur
Évitez les usures et réglez correctement la table de finisseur.
Cliquez sur la galerie pour voir la marche à suivre pour les différents composants de la table.

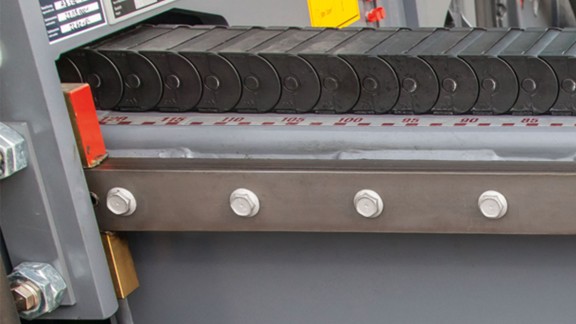

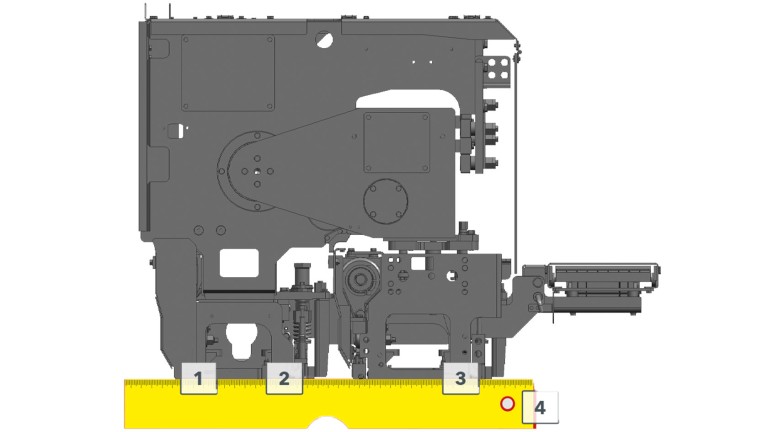

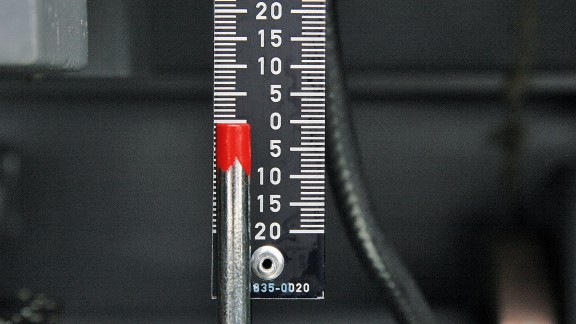

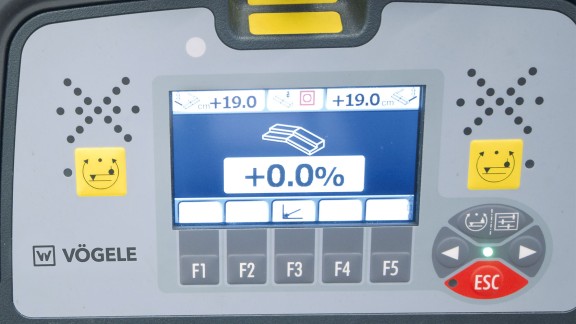

Angle d’attaque de la table extensible
L’angle d’attaque doit être réglé à l’extérieur et à l’intérieur sur la table extérieure.
Régler l’angle d’attaque de la table extensible à l’extérieur :
Voir plus
Régler l’angle d’attaque de la table extensible à l’intérieur :
Après le réglage de l’angle d’attaque, resserrer la vis de blocage pour la régulation de hauteur. Vérifier ensuite de nouveau le réglage.

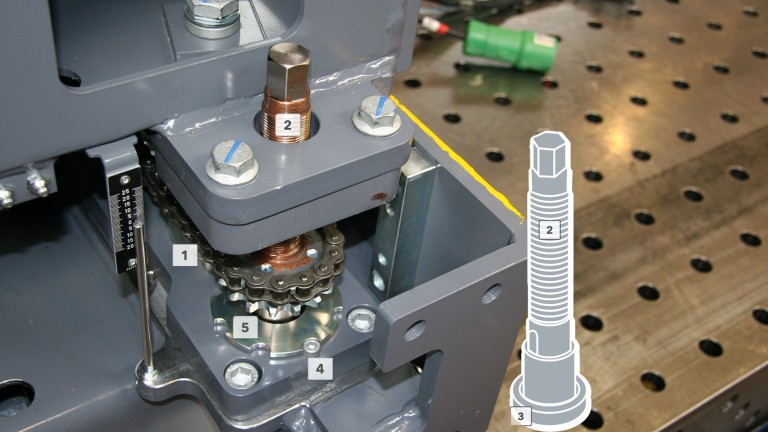

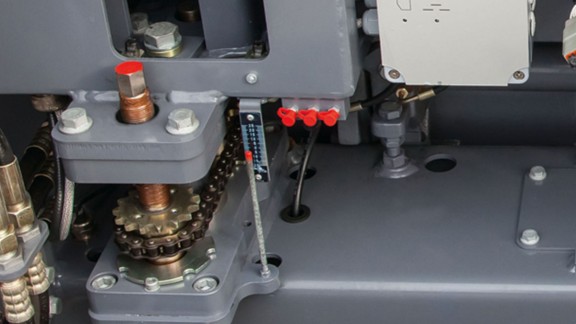

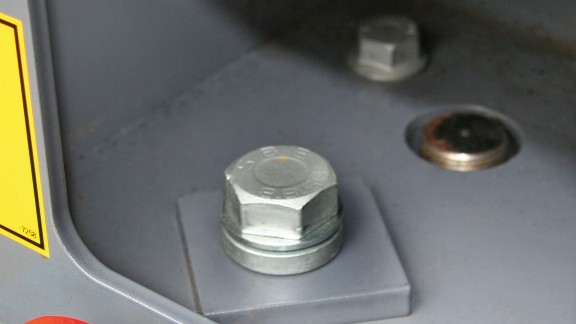

Tige filetée de réglage
Pour le réglage de la tige filetée de réglage, contrôler d’abord le jeu de la douille filetée (5) avec les vis de contre-blocage serrées.
Pour la régulation de hauteur de la tige filetée de réglage :
Voir plus
Toujours régler les quatre broches de chaque table extensible.

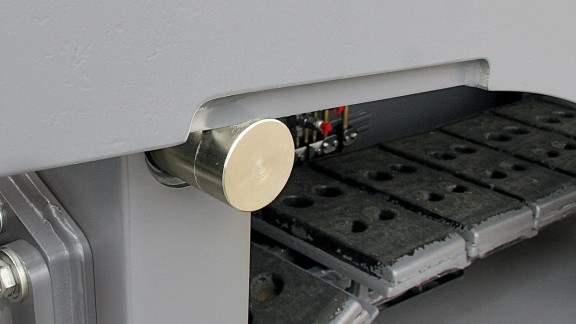

Dameur
Le dameur doit présenter la même course sur l’ensemble de la largeur de pose. La course est réglée en tournant la douille excentrique sur l’arbre qui entraîne le dameur. Le réglage peut se faire par derrière entre les différents segments. Le réglage du point de retour inférieur entre le dameur et la tôle lisseuse est en revanche un peu plus compliqué. Pour cela, il faut d’abord démonter les plaques avant pour pouvoir desserrer les vis des quatre consoles d’arbre. Une fois que le contre-écrou (2) a également été desserré, il est possible de modifier la hauteur du dameur à l’aide de la vis (1). La hauteur dépend de la course du dameur.

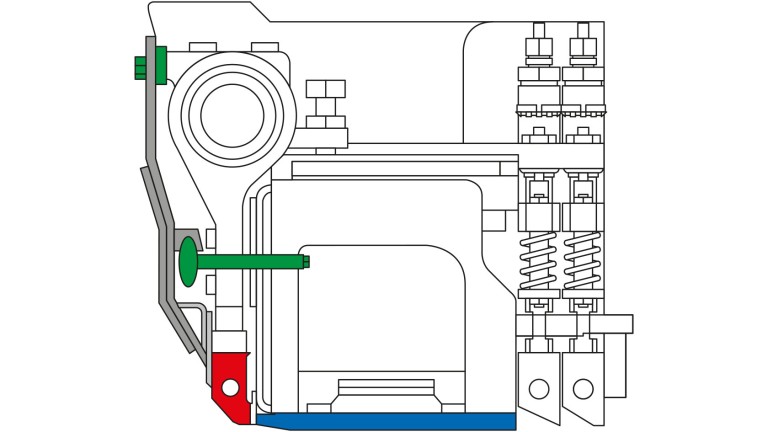

(1) Vis
(2) Contre-écrou
(3) Arbre excentrique au point de retour inférieur
(4) Dameur
(7) 1 mm avec une course de 4 mm
(5) Tôle lisseuse chanfreinée
(6) Tôle lisseuse
Avec une course de 2 mm, le dameur doit être réglé de manière à affleurer la tôle lisseuse (contrôle à la main).

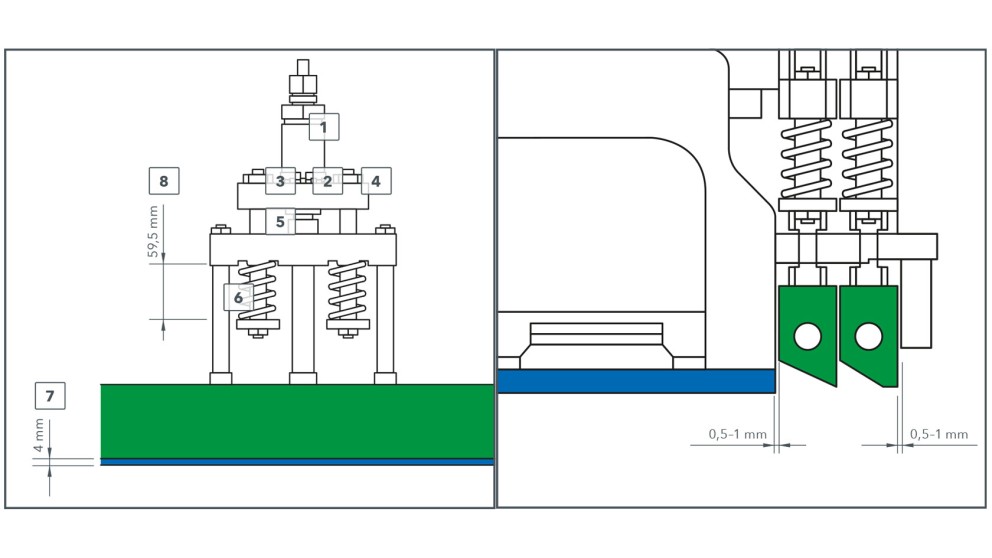

Réglage des lames de pression

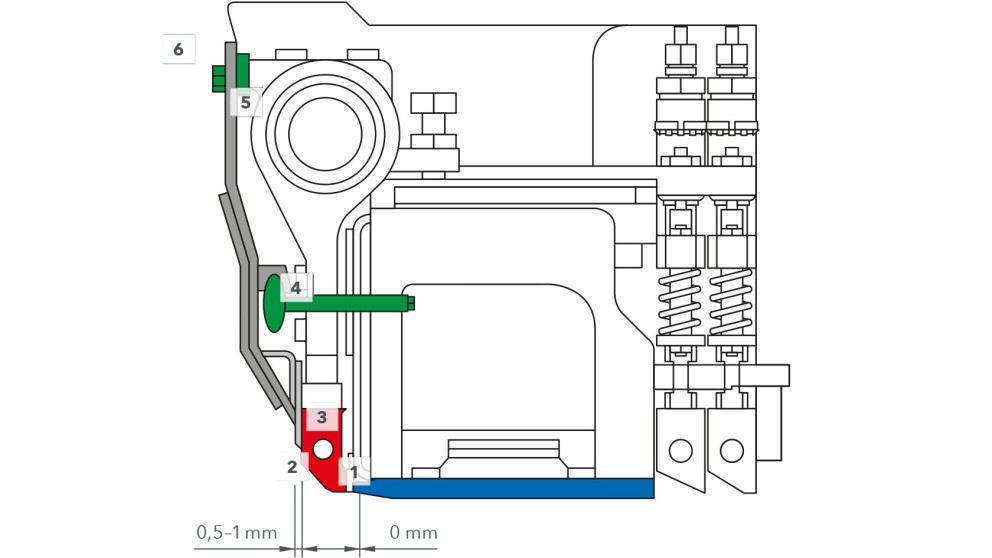

Plaque avant de la table
Le dameur (3) doit être réglé de manière à ce qu’il repose légèrement sur toute la largeur sur la lame d’usure (1). Puis, l’acier ressort (2) de la plaque avant de la table doit être réglé à l’aide de la vis (4), depuis l’arrière de la table, de manière à obtenir un écartement de 0,5 à 1 mm entre le dameur et l’acier ressort. En desserrant les vis (6) et en variant avec de petites plaquettes (5), ajuster la plaque avant de manière à ce que l’acier ressort (2) soit au moins parallèle au dameur ou, mieux encore, légèrement penché vers l’avant.
Puis, contrôler de nouveau l’écartement entre le dameur et l’acier ressort et le corriger si nécessaire.

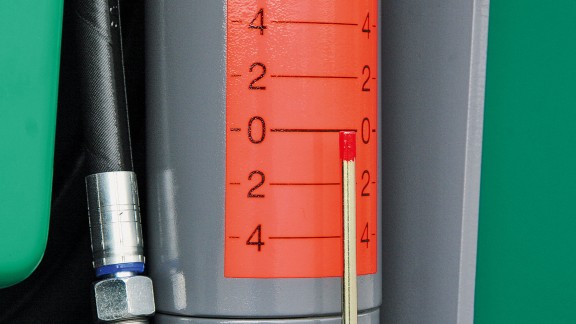

Bouclier latéral mécanique hydraulique

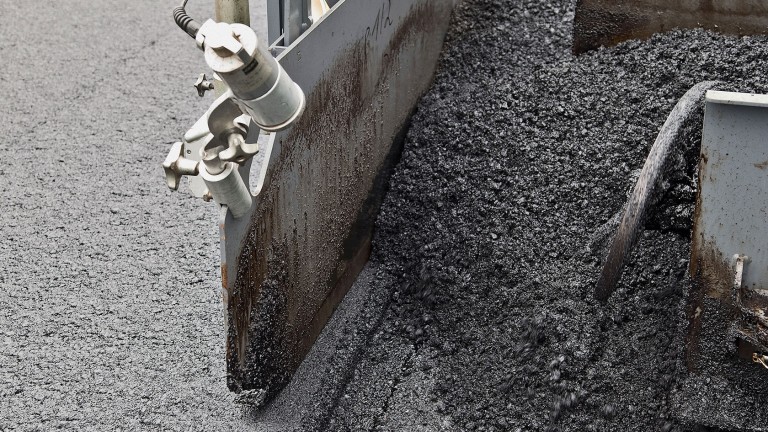

La régulation de hauteur des boucliers latéraux sur la table est une fonction très fréquemment utilisée pendant la pose. En tant qu’utilisateur, vous savez par expérience quand cette fonction est utile : par exemple lors de la pose le long de bordures comme les bordures de trottoirs bas ou surélevés, ainsi que le long des bouches d’égout.
Les boucliers latéraux contribuent à une parfaite qualité de pose :
